CM2003 系列

NuMicro® CM2003 系列是基于 Arm® Cortex®-M23 CPU 的 32 位微控制器，具有 32 位硬件乘法器/除法器。其运行工作频率高达 24 MHz，并提供 32 KB 的 Flash，4 KB 的 SRAM，2.4V ~ 5.5V 的工作电压，支持 5V I/O，可在 - 40℃ ~ 105℃ 范围内运行。

更多详情


下载专区
CM2003 系列
​产品简介 📄CM2003 Series Product Brief
产品简介  📄CM2003 Series Product Brief_SC
规格数据 📄CM2003 Series Datasheet
规格数据  📄CM2003 Series Datasheet_SC
技术参考手册 📄CM2003 Series Technical Reference Manual
技术参考手册 📄CM2003 Series Technical Reference Manual_SC
评估板软件开发 📄CM2003 Series Board Support Package (BSP)​

CM2003 系列 – 8/16 位内核升级至 32 位内核的理想之选
NuMicro® CM2003 系列是基于 Arm® Cortex®-M23 内核的 32 位微控制器，具有 32 位硬件乘法器/除法器。其运行工作频率高达 24 MHz，并提供 32 KB 的闪存，4 KB 的 SRAM，2.4V ~ 5.5V 的工作电压，支持 5V I/O，可在 -40°C ~ +105°C 温度范围内工作。
新唐了解到在各项应用中，8/ 16 位内核升级至 32 位内核的需求越来越多，因此新唐推出了 32 位 CM2003 系列，可轻松将 8/ 16 位微控制器升级至 32 位。为了满足此升级需求，新唐不只将内核提升至 Arm® Cortex®-M23 ，更增强了 IP 的性能及保持与 8 位微控制器系列的管脚兼容性。
IP 性能升级 (对比于新唐 NuMicro 1T-8051 系列)
CM2003 系列提供丰富的周边，包含 4组 32 位定时器、1 个看门狗定时器、1 个 3 路的增强型输入捕捉定时器、2 组 UART、1 组 I²C、1 组通用串行控制接口 (USCI)，可弹性配置为 UART/ SPI/ I²C。此外，所有通讯接口皆配有独立的 FIFO，可确保高速通讯时的数据完整性。CM2003 系列也提供丰富模拟周边，包含 8 路 12 位 500 ksps 采样率 ADC、6 路 16 位 PWM。相较新唐 NuMicro 1T-8051 系列，CM2003 系列周边性能更强大。
管脚兼容性 (兼容于新唐 NuMicro 1T-8051 系列)
CM2003 系列的管脚与新唐 CM1003 系列如 CM1003BF2AE、CM1003BF3AE、CM1003CF2AE 及 CM1003CF3AE 完全兼容。

主要特性 :
•运作特性 (Operating Characteristics)

 -工作电压：2.4V ~ 5.5V

 -工作温度：-40°C ~ +105°C

 -EFT 4.4 kV

 -ESD HBM 7 kV

•内核 (Core)

 -Arm® Cortex®-M23 微控制器，工作频率可达 24 MHz

 -32 位硬件乘法器 / 除法器

•内存 (Memories)

 -支持 32 KB Flash Memory

 -支持 4 KB SRAM

 -支持 4 KB LDROM

 -支持 1 KB SRROM (Security Protection ROM)

 -支持 ISP (在线系统更新)/ ICP (在线电路更新)/ IAP (在线应用程序更新) Programming)

•时钟源 (Clocks)

 -内部 24 MHz 高速振荡器 (HIRC)，0°C ~ +85°C 误差 ±2%、25°C 误差 ±2%

 -内部 10 kHz 高精度 RC 振荡器 (LIRC)

•电源管理 (Power management)

 -支援无外挂电容之低压降稳压器

 -支持正常掉电模式

 -支持欠压侦测 (4.4/ 3.7/ 2.7/ 2.2V 下降沿)

 -正常运行：130 µA/ MHz

 -待机：<40 µA/ MHz

•定时器 (Timers)

 -4 组 32 位定时器

 -1 个 24 位倒数 SysTick 定时器

 -1 个看门狗定时器

 -1 个窗口看门狗定时器

 -1 个 3 路的增强型输入捕捉定时器

•脉波宽度调变 (PWM)

 -16 位 PWM 产生器，最高可输出 6 路

•模拟 (Analog)

 -支持 8 路 12 位 500 ksps 采样率模拟转数字转换器 (ADC)

•通讯接口 (Communication interfaces)

 -2 组 UART

 -1 组 I²C

 -1 组 USCI (可设置为 UART/ SPI/ I²C)

•提供最高 18 I/O

•96 位唯一标识符 (UID)

•128 位唯一客户标识符 (UCID)

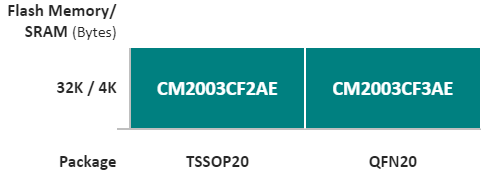

•封装 (Package)

 -TSSOP20

 -QFN20 (3x3)

•开发板
 -NuMaker-CM2003CF
