 NuMicro® CM1003 系列为内建闪存的 1T 8051 内核微控制器，工作频率最高至 24 MHz， 内置最高 64 KB 的闪存以及4KB 的內存， 4 KB 的 LDROM (引导代码区)，操作电压为 2.4V ~ 5.5V，并符合 - 40 ℃ 至 105 ℃ 的工业级操作温度。

NuMicro® CM1003 系列配备 4 组 16-bit 定时器、1 組 15 路采样通道的 12-bit ADC、12路输出通道的 PWM（每个通道可独立设置占空比），2 组最高 1 Mbps 的高速 UART、1 组 SPI、1 组 I²C。 CM1003 系列适用于各种需要高可靠性的工控与消费应用场景。

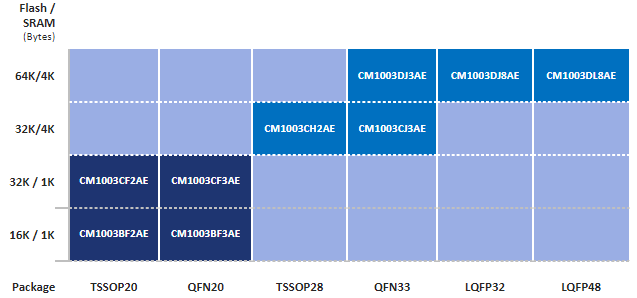

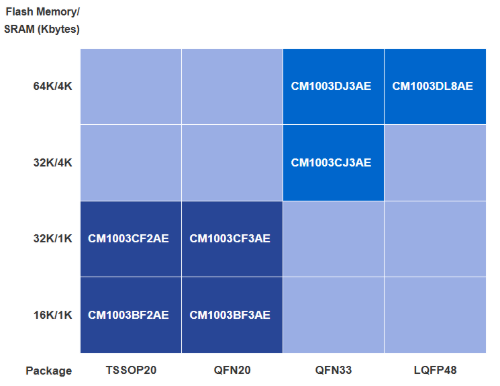

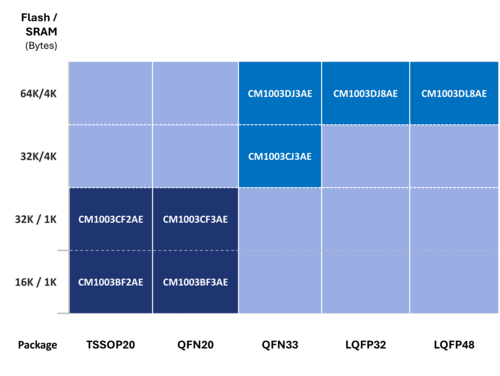

NuMicro® CM1003 系列提供多种封装， 包含 TSSOP20 ， QFN20，TSSOP28，QFN33，LQFP32，LQFP48。

目标应用 :

• 家电
• LED 灯光控制
• 马达控制
• 工业控制

主要特征 :

• CPU

- 全静态 8-bit 1T 8051 内核微控制器

- 指令集全兼容 MCS-51

- 4 级优先级中断配置

• 工作条件

- 工作电压范围 2.4V 至 5.5V

- 工作频率最高至 24 MHz

- 工业级工作温度 -40℃ 至 +105℃

• 存储器

- 最高 64K byte APROM 用户程序代码区

- 可配置 的4K/ 3K/ 2K/ 1K/ 0K byte LDROM （引导代码区）

- 闪存擦写次数典型值 为 100,000 次

- 内建 ICP/ ISP/ IAP 编程功能

- 256 byte 片内直接存取 RAM

- 片内集成多达 4K byte 片内间接存取 RAM(XRAM), 通过 MOVX 指令读写

• 时钟源

- 内部高速内部振荡器可配置成 16 MHz 或 24 MHz，在 3.3V 工作电压条件下精度可达 ± 1%。全工作温度范围条件下精度可达 ± 3%

- 10 kHz 低速内部振荡器. 出厂精度为 ± 10 %

- 支持外部时钟输入

• 电源管理配置

- 支持两种省电模式:空闲模式与掉电模式

- 掉电模式典型功耗 8 μA

• 定时器

- 4 组 16-bit 定时器/ 计数器

- 一组含 12 路输出通道脉宽调制器 (PWM)，16-bit 分辨率，每个通道可独立设置占空比，支持故障刹车 (Fault Brake) 功能

- 一组自唤醒功能定时器 (WKT)，用于低功耗模式下自主唤醒

- 一组看门狗 (WDT)，由内部 10 kHz 独立时钟作为时钟源

• 通讯接口

- 两组全双工 UART，带有帧错误检测及自动地址识别功能。UART0 的 TXD 及 RXD 脚管脚位置可软件配置

- 一组 SPI 总线，主从模式最高传输速率可达到 12 Mbps

- 一组 I²C 总线，主从模式最高传输速率可达到 400 kbps

• 模拟

- 一组 16 路采样通道的 12-bit ADC，最高采样率 500 ksps

• 多达 46 个 GPIO 并支持外部中断

- 输出引脚支持独立的两级 slew rate control

- 支持最高 20 mA 的灌/ 拉电流

- 内置可配置的上拉和下拉电阻

• 96 位唯一标识符 (UID)

• 128 位唯一客户标识符 (UCID)

• 开发工具

- 基于 KEILTM 与 IARTM 开发环境的片上调试 (On-chip debugging)

- 在电路编程 (ICP编程)

- 在系统编程 (ISP 编程)

• 开发板

- NuMaker-CM1003BF2

- NuMaker-CM1003CF2
